CTS629超聲波液位變送器 [ 2019-6-16] [ 打印此文章 ]

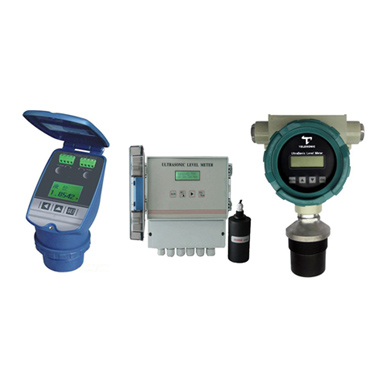

超聲波液位儀是一種非接觸式、低成本、易于安裝的物位計。具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點，適用酸、堿、鹽、防腐、高溫等各種領域。一體化超聲波液位變送器產品特點： 非接觸式連續測量，減少維護；產品4~20mA模擬輸出，可選擇報警控制，RS485/R232通訊方式；有距離測量和物位測量兩項可以選擇；響應速度快。
應用范圍： 建筑中的地下室集水坑、窨井、泵房；污水房、自來水廠、化工廠、各種容器罐體等；鋼鐵、煤礦、電力、石油化工、交通以及食品加工等行業。
本儀表可通過4~20mA連接到顯示表或各種DCS系統中，為工業的自動化運行，提供實時的液位數據。它從傳感器的底部以一定的頻率將一束高頻超聲波，傳感器的微處理器測量聲波從發射到接觸被測介質反射回來時間并轉換成傳感器與被測介質間的距離。先進的技術運用在一般民生工業上，使測量技術更上層樓。
工作原理

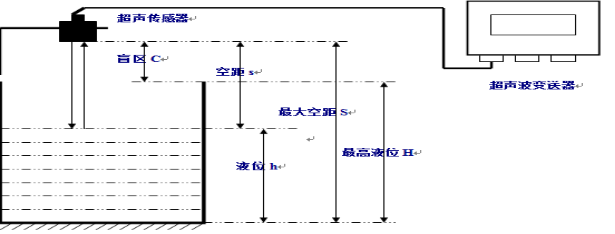

超聲波傳感器在微處理器的控制下，發射和接收超聲波，并由超聲波在空氣中的傳播時間t來計算超聲傳感器與被測物之間的距離s，由于聲波在空氣中的傳播速度V是一定的，則根據：s=Vt/2可計算出s，又因為超聲傳感器與容器的底部的距離S是一定的，則被測液（物）位h=S-s。
1、 測量范圍：0～15m（根據實測量程選定）
2、 盲 區：0.45m～0.6m
3、 測距精度：±0.25%（標準條件）
4、 測距分辨率：1mm
5、 壓 力：常壓
6、 儀表顯示：自帶LCD顯示
7、 模擬輸出：4～20mA
8、 數字輸出：RS485、或定制協議
9、 供電電壓：DC24V/AC220V，防雷裝置內置
10、環境溫度： －20℃ ～ ＋60℃
11、防護等級：IP65
12外殼材質：ABS工程塑料/PP

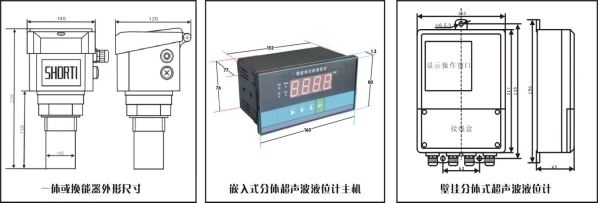

儀表外形和安裝尺寸：
九、接線和附圖說明：
壁掛分體式超聲波液位計接線端子補充說明
01和02--可以采用雙芯屏蔽線一根，屏蔽層允許單端接儀表地GND。
03-----采用單芯屏蔽線（屏蔽層允許單端接保護接地或者不接，但是不能接儀表地GND）。
04-----采用單芯屏蔽線（屏蔽層允許單端接保護接地或者不接，但是不能接儀表地GND）。
儀表01---接換能器04。
儀表02---接換能器03。
儀表03---接換能器02。
儀表04---接換能器01。
或以上4根線全部采用4根獨立散線。
傳感器安裝
四．選型
|
超聲波液位計 |
CTS629- |
|||
|
型 式 |
A2 |
一體式兩線制 |
||
|
A3 |
一體式三線制 |
|||
|
A4 |
一體式四線制 |
|||
|
B2 |
分體式兩線制 |
|||
|
B4 |
分體式四線制 |
|||
|
|
客戶指定 |
L=…..m |
||
|
電源電壓 |
C4 |
DC24V LCD液晶顯示 |
||
|
E |
DC24V LED數碼管顯示 |
|||
|
C2 |
AC220V LCD液晶顯示 |
|||
|
探頭加長 |
mm |
|||

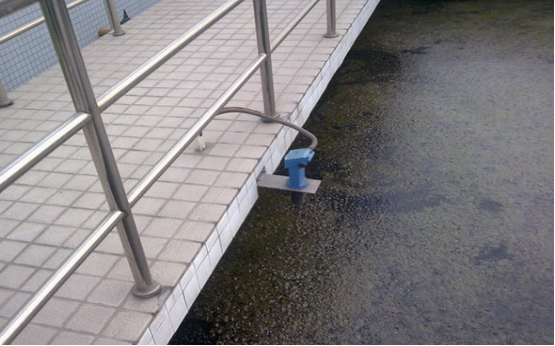

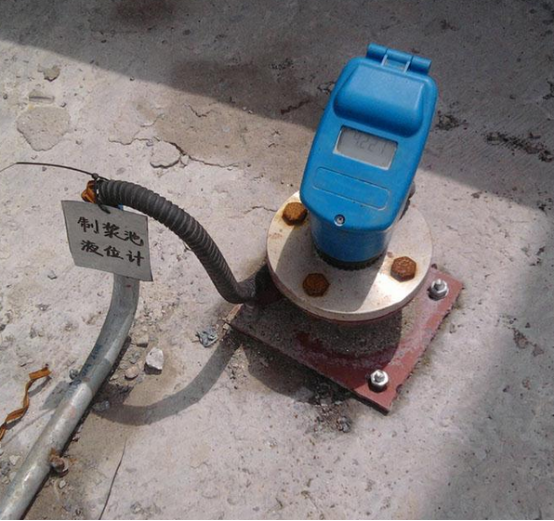

工程案例圖：
