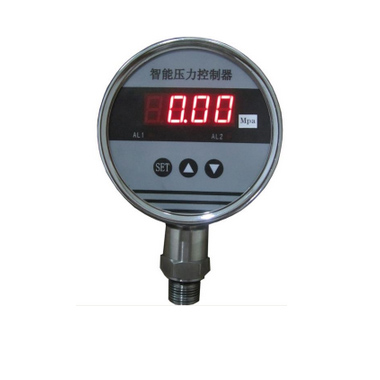

CTS104數顯壓力開關 [ 2019-6-13]　[ 打印此文章 ]

一、用途
CTS104型智能壓力變送器采用高精度、高穩定性能的壓力傳感器和變送電路，再經專用CPU模塊化信號處理技術，實現對介質壓力信號的檢測、顯示、報警和控制信號輸出。
該表可以廣泛用于石油、化工、冶金、電力、供水等領域中對各種氣體、液體的表壓、絕壓的測量控制，是工業現場理想的智能化測控儀表。

二、特點
1、可直接LED顯示被測壓力值，范圍：－1.9.9.9.～9.9.9.9.；也可設置顯示為4～20mA。
2、具有壓力上、下限設定、控制功能。
3、具有壓力上、下限報警顯示功能。
4、具有壓力上、下限雙路繼電器輸出控制信號的功能。
5、精度高、穩定性好、抗干擾設計。

三、設置方法
   “▲”鍵和“▼”鍵分別對應前面板上的兩個按鍵。
  １、開機顯示
    LED數字顯示表頭是串入在“4～20mA”回路中（極性接反時不顯示），顯示表頭自檢后顯示“SENS”，之后進入表頭顯示界面。
  ２、設置零點（在回路電流“4mA”下設置）
    按“▲+▼”鍵，顯示零點設置菜單“SET2”；再按 “▲+▼”鍵進入零點設置，界面顯示當前設置的零點數值“0.000”。
    初次使用顯示出廠默認值“0.000”MPa。（零點可設置為4mA，百分比）。
    按“▲”鍵移動光標，“▼”鍵改變光標所在位數值。設好數值后，按“▲+▼”鍵確認并返回菜單。
  ３、滿量程設置（在回路電流20mA下設置）
    繼續按“▲+▼”鍵顯示滿量程設置菜單“SETS”。
    按“▲+▼”鍵進入滿量程設置，界面顯示當前設置的滿量程數值“6.000”MPa。（也可設置為20mA）。
    其余操作同２，設定完畢，按“▲+▼”鍵確認并返回菜單。
  ４、小數點設置
    繼續按“▲”鍵顯示小數點設置菜單“ dot”。
    同時按“▲+▼”鍵進入小數點設置，界面顯示當前小數點位置“－.－－－”。
    “▲”鍵左移小數點“－－.－－”，“▼”鍵右移小數點“－－－－.”。設定完畢，按“▲+▼”鍵確認并返回菜單。
  ５、阻尼時間設置
    繼續按“▲”鍵盤顯示阻尼時間設置菜單“ dAP”。設置方法同２，阻尼時間設定范圍為0～20s，設置時數值按0.5s倍數改變。設定完畢，按“▲+▼”鍵確認并返回菜單。
  ６、報警開關設置
    繼續按“▲”鍵顯示報警開關設置菜單“HILo”。
    按“▲+▼”鍵進入報警開關設置，顯示當前設置值“oFF”，表示以下報警參數不生效。
    按“▲”或“▼”可切換為“  on”，表示以下的設置報警參數生效。不管是何種情況報警，都由最后一點閃爍表示。設定完畢，按“▲+▼”鍵確認并返回菜單。出廠設定為“on”。
  ７、第一報警點設置
    繼續按“▲”鍵顯示第一報警點設置菜單“StPL”，設置方法同２，報警點的設定數值按滿量程的百分比計算。設定完畢，按“▲+▼”鍵確認并返回菜單。（出廠時設置為滿量程的20%）
  ８、第二報警點設置
    繼續按“▲”鍵顯示第二報警點設置菜單“StPH”。其余同７。設定完畢，按“▲+▼”鍵確認并返回菜單。（出廠時設置為滿量程的80%）
  ９、第一報警點方向設置
    繼續按“▲” 鍵顯示第一報警方向設置菜單“LdLr”。按“▲+▼鍵顯示當前設置值“  UP ”，表示數值由高向低變化報警。設定完畢，按“▲+▼”鍵確認并返回菜單。
  １０、第二報警點報警方向設置
    繼續按“▲”鍵顯示第二報警點報警方向設置菜單“Hdlr”。 按“▲”或“▼”可切換為“  DN”，表示數值由低向高變化報警。設定完畢，按“▲+▼”鍵確認并返回菜單。。
  １１、報警延遲時間設置
    繼續按“▲”鍵顯示報警延遲時間設置菜單“dELA”，設置報警延遲時間范圍0～30s。
設定完畢，按“▲+▼”鍵確認并返回菜單，繼續按“▲”回到顯示界面，所有設置結束。

四、接線端子
在接表殼側面接線端子接線時，請按附圖所示正確接線。

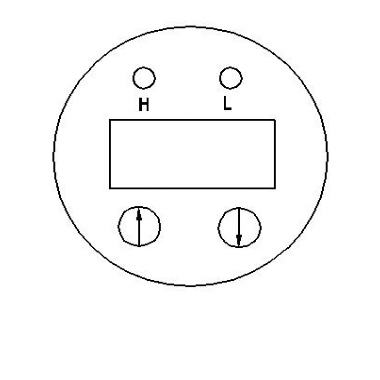

前面板示意圖

五、特別提示
    ◆  繼電器輸出觸點容量為AC120V/3A或DC24V/3A。
◆  當變送器到達兩個報警點后，其相應的繼電器輸出控制信號外，前面板顯示窗口上最后一位小數點閃爍，并且相對應的發光二極管指示燈點亮——H燈表示到達高限設置點，L燈表示到達低限設置點。
    ◆  在不使用4～20mA變送輸出信號時，請將后部接線排上黃、藍端子短接。
    ◆  當使用4～20mA變送輸出信號時，其負載電阻應≤250Ω。
◆  上、下限報警點在產品出廠時根據用戶要求已經設置好,如用戶需要重新設置,請根據“設置方法”中內容進行設置。
◆  表盤后面板上的“FS”與“ZO”分別為滿度與零位調節電位器，出廠時已精確調校好，請用戶不要隨意調節！
