CTSLWQ氣體渦輪流量計 [ 2019-6-19] [ 打印此文章 ]

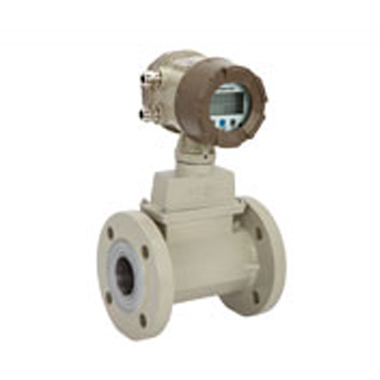

產品簡介
CTSLWQ系列氣體渦輪流量計是吸取了國內外流量?jī)x表先進技術優化設計，綜合了氣體力學、流體力學、電磁學等理論而自行研制的集溫度、壓力、流量傳感器和智能流量積算儀于一體的新一代高精度、高可靠性的氣體精密計量?jī)x表，具有出色的低壓和高壓計量性能，多種信號輸出方式以及對流體擾動低敏感性，廣泛適用于天然氣、煤制氣、液化氣、輕烴氣體等氣體的計量。
該產品經國家防爆產品質檢部門按GB3836.2000《爆炸性氣體環境用電氣設備第1部：通用要求》，GB38362.2-2000《爆炸性氣體環境用電氣設備第2部分：隔爆型“d”》和GB3836.4-2000《爆炸性氣體環境用電氣設備第4部分：本質安全“i”》標準檢驗合格，防爆標志為ExdⅡBT6(隔爆型)、EiaⅡCT6（本安型）。適用于含有ⅡA、ⅡB、ⅡC類T1～T6溫度組別爆炸性氣體混合物的0（僅本安型）1、2區危險場所。
測量介質：天然氣、氮?dú)?、空氣、壓縮空氣、煤制氣、液化氣、二氧化碳、輕烴氣、燃?xì)狻⒄託獾戎械土魉贇怏w。

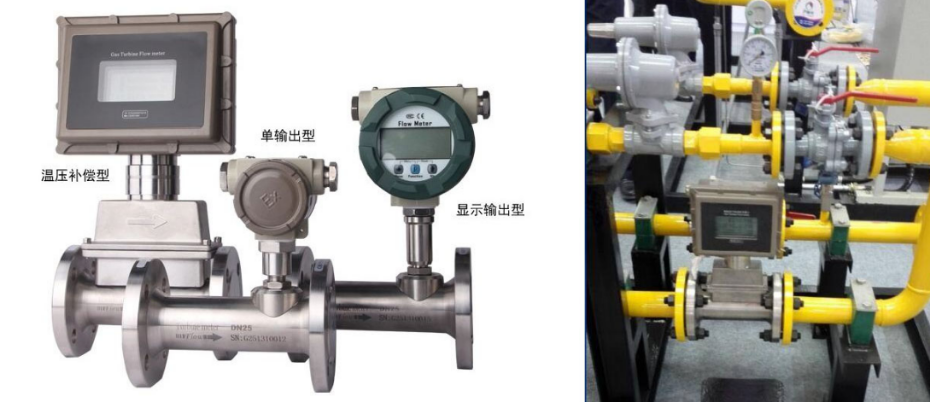

儀表分類：氣體渦輪流量計可以分為遠傳型，只輸出脈沖信號或者4-20mA信號，不帶現場顯示功能；智能一體化型，可以做成電池供電型（無信號輸出）或是現場顯示并且輸出信號（脈沖或者4-20mA或帶RS485通訊或者HART協議）型、溫壓補償型。
流量計通常會以介質+流量計、介質+氣體渦輪流量計、儀表分類、防爆等級或者特殊要求來命名，如天然氣流量計、氮?dú)饬髁坑?jì)、空氣流量計、液化氣流量計、高精度氣體渦輪流量計、數顯氣體流量計、智能氣體流量計、管道氣體流量計、遠傳型氣體渦輪流量計、智能一體化型氣體渦輪流量計、溫壓補償型流量計、溫壓補償一體化氣體渦輪流量計、防爆型氣體渦輪流量計。
?產品分類:
|
產品圖片 |
|
|
|
||
|
儀表型號 |
CTSLWQ-N |
CTSLWQ-A |
CTSLWQ-B |
CTSLWQ-C |
CTSLWQ-D |
|
信號輸出 |
脈沖 |
4-20mA |
無 |
4-20mA |
可選4-20mA/脈沖 |
|
供電電源 |
+24VDC±15% |
+24VDC±15% |
鋰電池 |
24VDC±15% |
24VDC±15%+鋰電池 |
|
精度等級 |
2.5～1.5級 |
1.5～1.0級 |
1.5～1.0級 |
||
|
測量范圍 |
標準量程 |
標準量程或擴展量程 |
標準量程或擴展量程 |
||
|
顯示器 |
無 |
有 |
有 |
||
|
溫壓補償 |
無 |
無 |
有 |
||
|
通訊接口 |
無 |
無 |
RS485 |
||
|
實時記錄 |
無 |
無 |
有 |
||
|
儀表材質 |
鋁合金或不銹鋼 |
鋁合金或不銹鋼 |
鋁合金或不銹鋼 |
||
|
防爆等級 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
ExdIIBT6或ExiaIICT4 |
||
|
防護等級 |
IP65 |
IP65 |
IP65 |
||
|
整機功耗 |
< 1W |
< 1W |
< 1W |
||
|
儀表通經 |
DN25～DN300 |
DN25～DN300 |
DN25～DN300 |
||
|
安裝方式 |
法蘭安裝 |
法蘭安裝 |
法蘭安裝 |
||
|
介質溫度 |
-20℃～80℃ |
-20℃～80℃ |
-20℃～80℃ |
||
|
環境溫度 |
-30℃～60℃ |
-30℃～60℃ |
-30℃～60℃ |
||
|
執行標準 |
封閉式管道中氣體流量的測量—?dú)怏w渦輪流量計（GB/T8940-2003） |
|
儀表口徑及連接方式 |
20、25、32、40、50、65、80、100、125、150、200、250、300采用法蘭連接 |
|
精度等級 |
±1.5%R（±1%R需特制）* |
|
量程比 |
1:10 ；1:20 ；1:30 |
|
儀表材質 |
表體：304不銹鋼或鑄鋁 |
|
使用條件 |
介質溫度：-20℃～+80℃ |
|
工作電源 |
A.外電源：+24VDC±15%，紋波≤±5%，適用于4-20mA輸出、脈沖輸出、RS485等 |
|
整機耗能 |
外電源：< 1W |
|
信號輸出功能 |
脈沖信號、4-20mA電流信號、控制信號 |
|
通訊輸出功能 |
RS485通訊 |
|
實時記錄功能⑤ |
起停記錄、日記錄、定時間間隔記錄 |
|
信號接線口 |
內螺紋M20×1.5或其他 |
|
防爆等級 |
ExdⅡBT6或ExiaⅡCT4 |
|
防護等級 |
IP65 |
|
公稱通徑 |
型號 |
標準量程 |
擴展量程 |
常規耐壓等級 |
特制高壓等級 |
安裝方式 |
||
|
DN20 |
CTSLWQ－20 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法蘭 |
|
DN25 |
CTSLWQ－25 |
A |
2.2-25 |
B |
4-40 |
1.6 |
2.5,4.0 |
法蘭（螺紋） |
|
DN32 |
CTSLWQ－32 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法蘭 |
|
DN40 |
CTSLWQ－40 |
A |
5-50 |
B |
6-60 |
1.6 |
2.5,4.0 |
法蘭（螺紋） |
|
DN50 |
CTSLWQ－50 |
A1 |
6-65 |
B1 |
5-70 |
1.6 |
2.5,4.0 |
法蘭 |
|
CTSLWQ－50 |
A2 |
10-100 |
B2 |
8-100 |
||||
|
DN65 |
CTSLWQ－65 |
A |
15-200 |
B |
10-200 |
1.6 |
2.5,4.0 |
法蘭 |
|
DN80 |
CTSLWQ－80 |
A1 |
13-250 |
B |
10-160 |
1.6 |
2.5,4.0 |
法蘭 |
|
CTSLWQ－80 |
A2 |
20-400 |
法蘭 |
|||||
|
DN100 |
CTSLWQ－100 |
A1 |
20-400 |
B |
13-250 |
1.6 |
2.5 |
法蘭 |
|
CTSLWQ－100 |
A2 |
32-650 |
法蘭 |
|||||
|
DN125 |
CTSLWQ－125 |
1 |
25-700 |
B |
20-800 |
1.6 |
2.5 |
法蘭 |
|
DN150 |
CTSLWQ－150 |
A1 |
32-650 |
B |
80-1600 |
1.6 |
2.5 |
法蘭 |
|
CTSLWQ－150 |
A2 |
50-1000 |
法蘭 |
|||||
|
DN200 |
CTSLWQ－200 |
A1 |
80-1600 |
B |
50-1000 |
1.6 |
______ |
法蘭 |
|
CTSLWQ－200 |
A2 |
130-2500 |
法蘭 |
|||||
|
DN250 |
CTSLWQ－250 |
A1 |
130-2500 |
B |
80-1600 |
1.6 |
______ |
法蘭 |
|
CTSLWQ－250 |
A2 |
200-4000 |
法蘭 |
|||||
|
DN300 |
CTSLWQ－300 |
1 |
200-4000 |
B1 |
130-2500 |
1.6 |
______ |
法蘭 |
|
B2 |
320-6500 |
1.6 |
||||||
|
型譜規格 |
說明 |
||||||||
|
|
CTSLW |
|
渦輪流量計 |
||||||
|
介質 |
|
S |
|
水 |
|||||
|
|
Q |
|
氣 |
||||||
|
|
Y |
|
油 |
||||||
|
介質壓力 |
|
1 |
|
低壓和常壓≤2.5MPa |
|||||
|
|
2 |
|
中壓≤6.4MPa |
||||||
|
|
3 |
|
高壓≤32MPa |
||||||
|
介質溫度 |
|
1 |
|
常溫-20℃~55℃ |
|||||
|
|
2 |
|
中溫-20℃~120℃ |
||||||
|
|
3 |
|
高溫-20℃~180℃ |
||||||
|
防爆等級 |
|
1 |
|
普通型 |
|||||
|
|
2 |
|
隔爆型 |
||||||
|
|
3 |
|
本安型 |
||||||
|
輸出方式 |
|
0 |
|
無輸出 |
|||||
|
|
1 |
|
頻率輸出 |
||||||
|
|
2 |
|
4-20mA輸出 |
||||||
|
|
3 |
|
1~5V輸出 |
||||||
|
顯示方式 |
|
0 |
|
無顯示 |
|||||
|
|
1 |
|
就地顯示 |
||||||
|
口徑 |
|
-010 |
Φ10 |
||||||
|
|
-015 |
Φ15 |
|||||||
|
|
-025 |
Φ25 |
|||||||
|
|
… |
… |
|||||||
|
|
-200 |
Φ200 |
|||||||
