CTS8015雙法蘭柱式測力傳感器 [ 2024-3-2] [ 打印此文章 ]

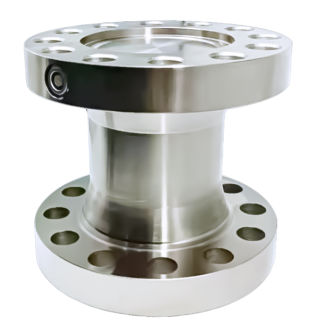

CTS8015 雙法蘭柱式測力傳感器
特點：
·穩定性高
·法蘭式安裝穩固
·可非標定制
·抗干擾信號穩定
·優質合金鋼
·廣泛應用于汽車壓裝、自動化組裝、3C產
品測試、新能源產品組裝、醫療檢測、機
器人領域、模具組裝及其他工業測試、自
動化設備及測試領域。
|
技術指標 |
||
|
額定量程 |
kN |
0-35000 |
|
輸出靈敏度 |
mV/V |
2.0 |
|
零點輸出 |
%F.S. |
±1 |
|
非線性 |
%F.S. |
0.2 |
|
滯后 |
%F.S. |
0.1 |
|
重復性 |
%F.S. |
0.1 |
|
蠕變（30分鐘） |
%F.S. |
0.1 |
|
溫度靈敏度漂移 |
%F.S./10℃ |
0.05 |
|
零點溫度漂移 |
%F.S./10℃ |
0.05 |
|
響應頻率 |
Hz |
1k |
|
材質 |
|
42CrMoA |
|
阻抗 |
Ω |
780 |
|
絕緣電阻 |
MΩ/100V DC |
≥5000 |
|
使用電壓 |
V |
5-15 |
|
工作溫度范圍 |
℃ |
-20-80 |
|
安全過載 |
%R.C. |
120 |
|
極限過載 |
%R.C. |
150 |
|
電纜線規格 |
m |
Φ5*3m |
|
線纜極限拉力 |
N |
98 |
|
TEDS |
|
可選 |
|
根據客戶需求可選擇放大器輸出4-20mA,0-5v,0-10V,±5V,±10V |
||
1) 可提供高溫傳感器，最高工作溫度為150℃。
2) 可提供高阻抗傳感器，輸出阻抗1000Ω。
|

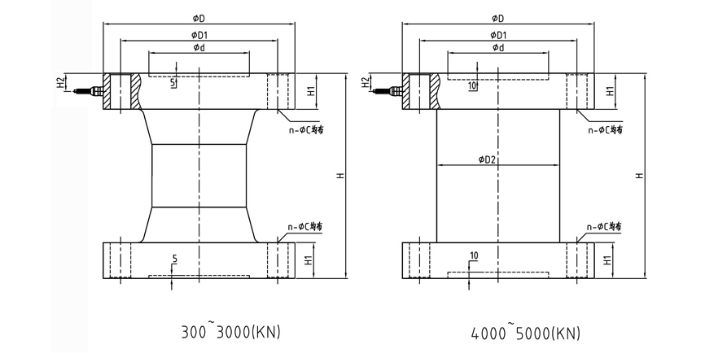

產品尺寸圖 |
|
|
單位： |
mm |
|
量程（kN） |
量程 |
D |
D1 |
D2 |
d |
H |
H1 |
H2 |
n-φC |
|
300 |
30 |
145 |
120 |
/ |
85 |
130 |
22 |
15 |
12-φ16 |
|
500,600 |
50,60 |
197 |
160 |
/ |
110 |
160 |
25 |
15 |
12-φ22 |
|
1000 |
100 |
240 |
200 |
/ |
135 |
230 |
42 |
28 |
12-φ26 |
|
1500,2000,2500 |
150,200,250 |
305 |
250 |
/ |
160 |
326 |
57 |
45 |
12-φ33 |
|
3000 |
300 |
415 |
360 |
/ |
256 |
358 |
69 |
50 |
18-φ33 |
|
4000 |
400 |
415 |
360 |
/ |
265 |
358 |
80 |
|
18-φ33 |
|
5000 |
500 |
415 |
360 |
/ |
256 |
398 |
69 |
45 |
18-φ33 |
|
10000 |
1000 |
600 |
515 |
/ |
352 |
480 |
110 |
/ |
20-φ45 |
|
25000(A) |
2500(A) |
700 |
610 |
/ |
/ |
800 |
240 |
/ |
24-φ45 |
|
25000(B) |
3000(B) |
640 |
550 |
/ |
280 |
600 |
150 |
/ |
20-φ45 |
|
35000 |
3500 |
700 |
610 |
/ |
335 |
800 |
240 |
/ |
24-φ45 |
|

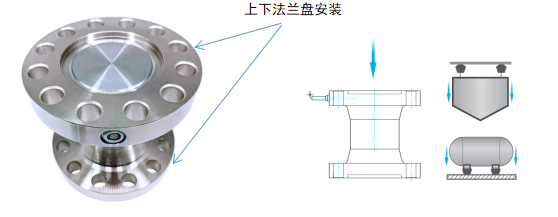

受力圖 |
