CTS8055軸承座式稱重傳感器 [ 2022-5-2] [ 打印此文章 ]

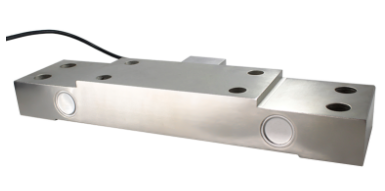

CTS8055 軸承座式稱重傳感器
特點：
·穩定性高
·結構抗扭轉、抗彎曲
·方便配套安裝
·抗干擾信號穩定
·優質合金鋼鍍鎳
·廣泛應用于軸承座、輸送帶稱重、行車電
子秤等稱重設備中。以及自動化設備領域
和測試領域。
|
技術指標 |
||
|
額定量程 |
T |
0-20 |
|
輸出靈敏度 |
mV/V |
1.0±0.05 |
|
零點輸出 |
%F.S. |
±2 |
|
非線性 |
%F.S. |
0.5 |
|
滯后 |
%F.S. |
0.5 |
|
重復性 |
%F.S. |
0.5 |
|
蠕變（30分鐘） |
%F.S. |
0.5 |
|
溫度靈敏度漂移 |
%F.S./10℃ |
0.05 |
|
零點溫度漂移 |
%F.S./10℃ |
0.05 |
|
響應頻率 |
Hz |
1k |
|
材質 |
|
42CrMoA |
|
阻抗 |
Ω |
350/700±5 |
|
絕緣電阻 |
MΩ/100V DC |
≥5000 |
|
使用電壓 |
V |
5-15 |
|
工作溫度范圍 |
℃ |
-20-80 |
|
安全過載 |
%R.C. |
150 |
|
極限過載 |
%R.C. |
300 |
|
電纜線規格 |
m |
Φ5*3m |
|
線纜極限拉力 |
N |
98 |
|
TEDS |
|
可選 |
|
根據客戶需求可配置放大器,供電24VDC,輸出信號4~20mA,0-10V，0-5V等 |
||
1) 可提供高溫傳感器，最高工作溫度為150℃。
2) 可提供高阻抗傳感器，輸出阻抗1000Ω。
|

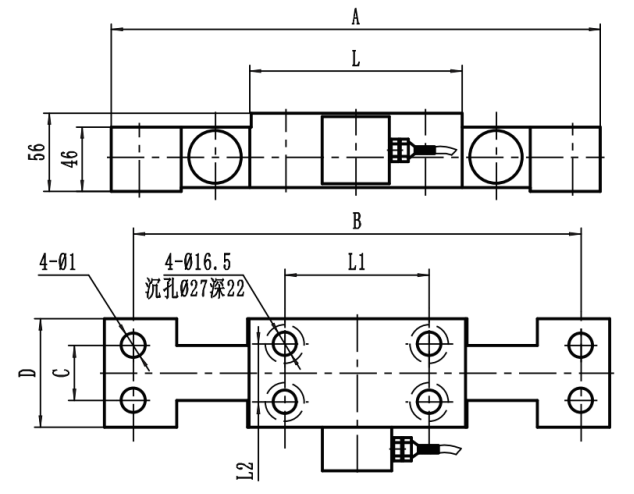

產品尺寸圖 |
|
|
單位： |
mm |
|
量程(T) |
A |
B |
C |
Φ1 |
D |
L |
L1 |
L2 |
|
1.5 |
350 |
310 |
38 |
17 |
75 |
152 |
100 |
40 |
|
2.5 |
410 |
355 |
50 |
21 |
100 |
182 |
130 |
60 |
|
4 |
410 |
355 |
50 |
21 |
100 |
212 |
160 |
60 |
|
10-20 |
410 |
355 |
50 |
21 |
100 |
212 |
160 |
60 |
|
受力圖 |
受力位置為兩邊螺絲孔
