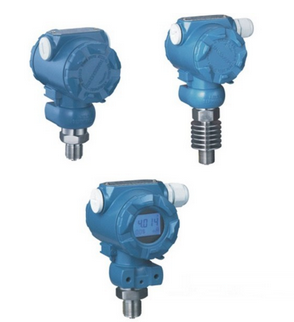

CTS615工業型壓力變送器 您所在的位置：首頁 > 產品中心 > CTS615工業型壓力變送器

CTS615工業型壓力變送器 [ 2019-6-13]　[ 打印此文章 ]


產品概述
 CTS615系列工業型壓力變送器采用指針顯示或3位半液晶顯示(LCD)，利于現場直接顯示被測壓力值。性能穩定可靠，安裝方便，廣泛適用于石油、化工、鋼鐵、電力、水文地質等工業過程壓力、液位的測量和控制。在產品使用上可對零點及量程進行調節及進行零點調整，具有抗過壓、過流、反向保護等功能。

 產品特點
  ●  采用國外技術            　　　　　　　●  高性價比、高穩定性、高靈敏度
  ●  0～-0.1MPa至0～250MPa       　　　 ●  多種量程選擇、用戶調試方便
  ●  壓力類型：表壓、絕壓、真空  　　　●  準確度；1.0級、0.5級、0.25級
  ●  需現場觀測、調校的各種工業環境     ●  采用激光打標,確保產品之可溯源性
 產品應用
  >  液壓及氣動控制系統
  >  液位測量與控制
  >  石化、環保、空氣壓縮
  >  電站運行巡檢、機車制動系統
  >  熱電機組
  >  輕工、機械、冶金
  >  樓宇自控、恒壓供水
  >  其他自動控制檢測系統
  >  工業過程檢測與控制
  >  實驗室壓力校驗
  >  殼體設計：變送器殼體為鋁合金材料全密封結構，用于電路板、顯示屏和接線端子板安裝

  >  防爆標志：隔爆型 dIICT6　　　 本安型 iaIICT4

 產品性能

測量范圍

-100KPa~0~5KPa…100MPa

過載能力

2倍滿量程壓力(其中100MPa的產品過壓為1.1倍滿量程壓力)

壓力類型

表壓或絕壓

測量介質

與316不銹鋼兼容的氣體或液體

綜合精度

±0.1%FS

±0.25%FS

±0.4%FS

長期穩定性

典型：±0.1%FS

最大：±0.2%FS

零點溫度漂移

典型：±0.02%FS/℃

最大：±0.05%FS/℃

靈敏度溫度漂移

典型：±0.02%FS/℃

最大：0.05%FS/℃

工作溫度

 -40～ 125℃

補償溫度

 -20 ～ 80℃

供電范圍

12~36VDC（一般24VDC）

信號輸出

4~20mA / 1~5VDC / 0~5VDC / 0.5~4.5VDC

負載電阻

≤(U-12)/0.02  Ω

外殼防護

IP65

安全防爆

Ex iaⅡ CT5

重量

約0.5公斤

振動誤差

≤±0.01%FS(X、Y、Z軸，200Hz/g)

分辨率

無限?。ɡ碚摚?，1/100000（通常）

響應時間

≤2 ms

信號線連接孔

電纜孔為 φ8

產品選型

CTS615

 工業型壓力變送器



代 號

壓力類型



G

表壓（可不標）



A

絕壓



量 程

     測量范圍



（ 0~ X  Kpa或Mpa）





代 號

綜合精度（線性+重復性+遲滯）



  1

  ±0.4%FS



  2

  ±0.25%FS



  3

±0.1%FS



代 號

 信 號 輸 出



A1

4~20mA



V1

1~5V DC



V2

0~5V DC



V3

0.5~4.5V DC



S

4~20mA,HART協議(標準智能型)



代 號

 附加功能



F1

M20x1.5 外螺紋



F2

G1/4外螺紋



F0

特殊



L1

指針表(0~100%)顯示



L2

31/2LCD顯示



L3

31/2LED顯示



P

齊平膜型



E

本安防爆型Ex iaIICT5







CTS615（0~100KPa）  —1  —A1  —F1   —L2 工業型壓力變送器

選型提示：
          1. 被測介質應與產品接觸的材料相兼容，
          2. 選型附加功能代號“E” 本安防爆型Ex iaIICT5，須經安全柵供電。
          3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。

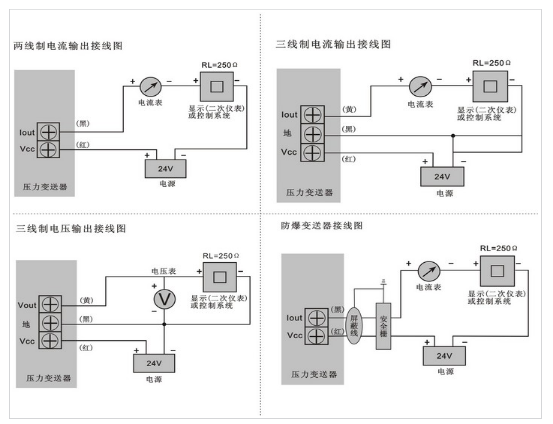

電氣接線圖：

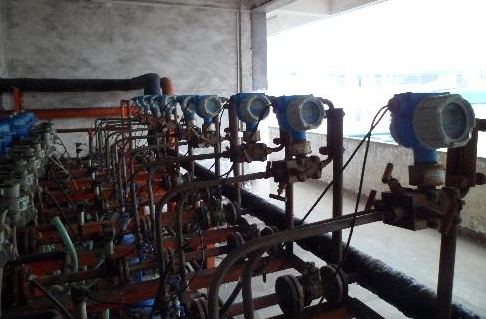

工程案例現場圖一：

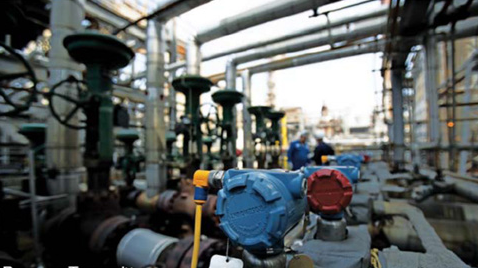

工程案例現場圖二：

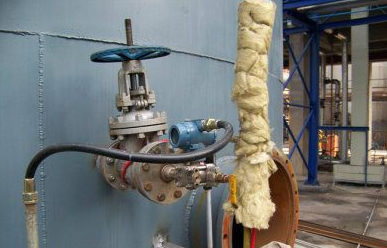

工程案例現場圖三：

工程案例現場圖四：

工程案例現場圖五：

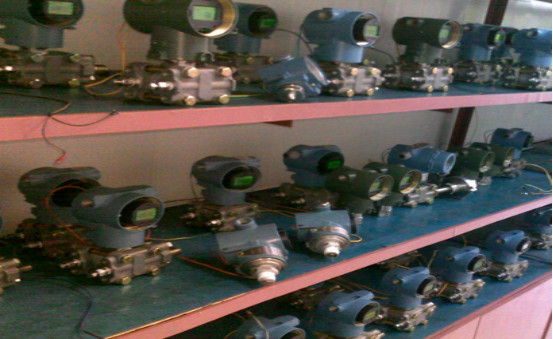

CTS615成品庫老化一角：
